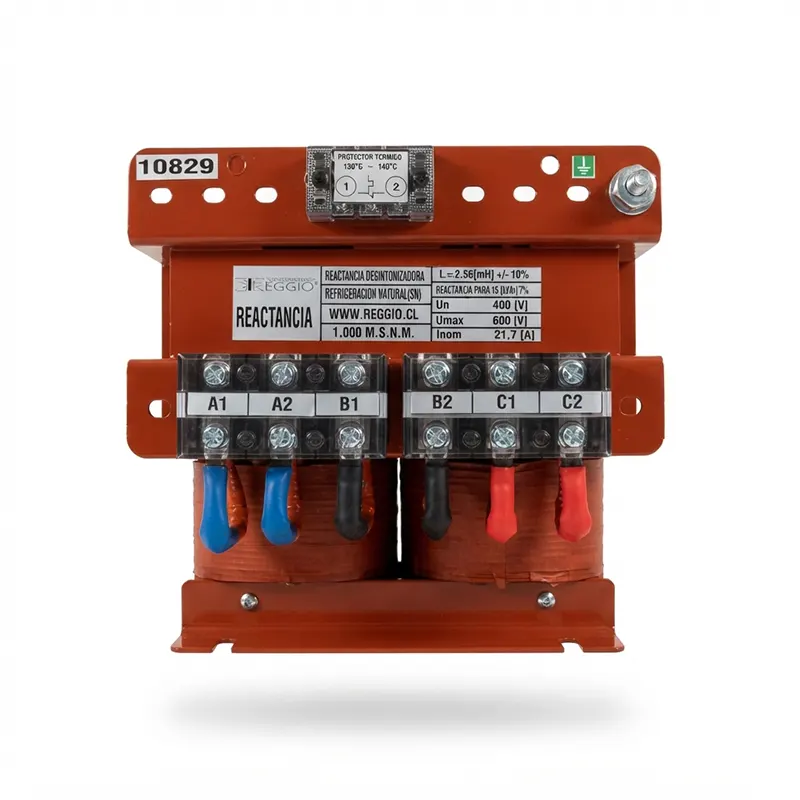

Reactor de rechazo o desintonizador

El reactor de rechazo evita que el banco de condensadores entre en resonancia con los armónicos de la red. De esta forma, previene sobrecorrientes destructivas y protege los equipos de posibles daños severos.

¿Qué información básica debo incluir al solicitar una cotización?

Potencia (kVAr) / Frecuencia armónico (189 Hz más común) / Tensión de operación

Especificaciones

Tipo Reactancia de rechazo / reactor desintonizado trifásico
Frecuencia de sintonía 190 Hz
Factor de desintonía (p) ≈ 7% (redes de 50 Hz)
Tensión nominal 400 V trifásico
Frecuencia de red 50 / 60 Hz
Rango de potencia 2,5 a 100 kVAr
Núcleo Chapa magnética de hierro-silicio de baja perdida
Bobinado Cobre electrolítico, clase de aislamiento H (180 °C)
Tolerancia de inductancia ± 10%
Refrigeración Natural por aire (AN)
Protección térmica Termocupla incorporada
Grado de protección IP00 (para montaje en tablero)
Montaje Base con perforaciones para fijación en tablero
Temperatura ambiente -10 °C a +45 °C
DESCARGAR FICHA TÉCNICA DE REACTOR



Las cargas inductivas, como motores y transformadores, consumen energía reactiva para generar sus campos magnéticos, lo que reduce la calidad de la potencia efectiva y expone a la empresa a multas por un bajo factor de potencia.

Para compensar este consumo se instalan bancos de condensadores. Sin embargo, la combinación de la capacitancia de los condensadores y la inductancia de la red crea un circuito sintonizado que entra en resonancia con los armónicos. Este fenómeno vuelve al sistema extremadamente sensible a las frecuencias específicas coincidentes entre el banco condensadores y un armónico, provocando sobretensiones y sobrecorrientes severas que terminan dañando los condensadores.

Para evitar la resonancia se integran reactores de rechazo (o desintonizadores) en serie con los condensadores. Al añadir esta inductancia, el conjunto cambia su comportamiento a una impedancia inductiva ante la frecuencia armónica, impidiendo la amplificación por resonancia o suma de frecuencias coincidentes, eliminando las sobrecorrientes destructivas y protegiendo a los condensadores e interruptores de los picos de corriente durante la conmutación.

El reactor de rechazo es de fácil integración técnica, ya que únicamente debe conectarse en serie con el banco de condensadores o en cada uno de sus pasos.

Ejemplo de aplicación: Para un sistema trifásico de 400 V con un banco de condensadores de 100 kVAr dividido en 4 pasos de 25 kVAr, donde el 5.° armónico es el predominante:

  • Selección: 4 unidades de reactores de rechazo con especificación de 400 V, 25 kVAr y 189 Hz.
  • Conexión: 1 reactor conectado en serie en cada uno de los 4 pasos del banco.
Tensión nominal: 400 V trifásico · Frecuencia de sintonía: 190 Hz · Precios en CLP (IVA no incluido).
Modelo Potencia
[kVAr]
Tensión
[V]
Corriente
[A]
Peso
aprox.
[kg]
Largo
W
[mm]
Alto H
[mm]
Ancho
D
[mm]
RD1902P5 2,5 400 4 4 120 120 110
RD19005 5 400 8 4 140 140 120
RD19010 10 400 16 15 240 240 150
RD19015 15 400 24 16 240 240 150
RD19020 20 400 32 30 300 300 170
RD19025 25 400 40 23 240 240 200
RD19030 30 400 47 35 300 300 200
RD19035 35 400 55 35 300 300 200
RD19040 40 400 65 36 300 300 200
RD19050 50 400 80 51 360 360 220
RD19075 75 400 120 55 360 360 220
RD190100 100 400 150 60 420 438 240
