Filtros pasivos 3ra, 5ta o 7ma armónica

Los filtros pasivos sintonizados combinan condensadores y reactores para ofrecer baja impedancia a las frecuencias armónicas, derivándolas antes de que ingresen a la red y mejorando la eficiencia del sistema.

¿Qué información básica debo incluir al solicitar una cotización?

Tensión nominal del sistema y frecuencia de red (V / Hz) / Orden de armónica predominante a mitigar (3.ª / 150 Hz, 5.ª / 250 Hz o 7.ª / 350 Hz) / Potencia reactiva requerida en la frecuencia fundamental (kVAr) / Nivel de corriente armónica a filtrar o tasa de distorsión actual (THDi %). De cada armonico

Especificaciones

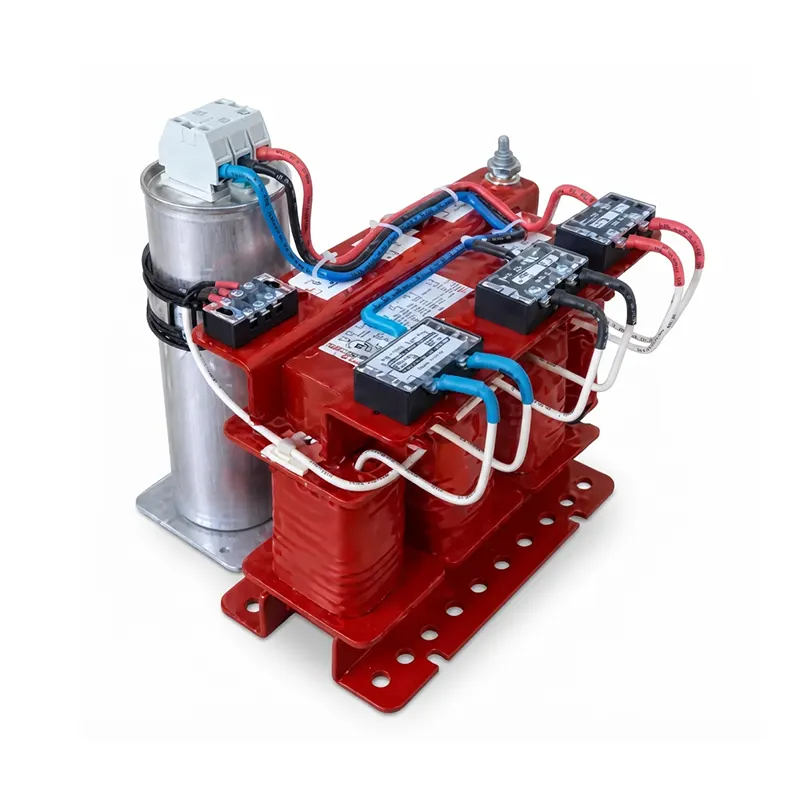

Tipo Filtro sintonizado 3ra, 5ta o 7ma armónica
Frecuencia de sintonía 150, 250 o 350 Hz
Tensión nominal 400 V trifásico
Frecuencia de red 50 Hz
Rango de corriente 2,5 a 60 A
Núcleo Chapa magnética de hierro-silicio baja perdida
Bobinado Cu o Al, clase de aislamiento H (180 °C)
Tolerancia de inductancia ± 10%
Refrigeración Natural por aire (AN)
Protección térmica Termocupla incorporada
Grado de protección IP00
Montaje Base con perforaciones para fijación
Temperatura ambiente -10 °C a +45 °C

La presencia de armónicas (3.ª, 5.ª y 7.ª) generadas por cargas no lineales en fábricas, centros de datos y edificios comerciales distorsiona la red eléctrica, provocando sobrecalentamiento en transformadores y conductores, disparo intempestivo de protecciones, pérdidas de energía y reducción de la vida útil de los equipos conectados. Cuando la carga es constante, invertir en sistemas de filtrado activo de alto costo puede resultar financieramente innecesario, dejando a la empresa expuesta a problemas de calidad de energía por falta de una alternativa más accesible.

Los filtros pasivos sintonizados (a 150 Hz, 250 Hz o 350 Hz) están formados por condensadores conectados en serie con reactores diseñados específicamente para ofrecer una trayectoria de muy baja impedancia a la frecuencia de la armónica objetivo (3.ª, 5.ª o 7.ª). Esto permite derivar y absorber la corriente armónica antes de que ingrese a la red principal, mejorando el rendimiento y la eficiencia energética del sistema.

Para instalaciones con cargas constantes, representan una solución altamente económica, robusta y confiable que resuelve la mayor parte del problema de distorsión y, al mismo tiempo, aporta potencia reactiva para mejorar el factor de potencia.

El filtro pasivo es de integración directa y rápida en la red de distribución eléctrica.

Ubicación de conexión:

  • Se conecta en paralelo a la red eléctrica, situado en la barra principal de distribución o directamente junto a la carga no lineal constante que genera la distorsión.

Ejemplo de uso

Aplicación: Planta industrial con un proceso de producción continuo que utiliza puentes rectificadores de 6 pulsos de 20 kW y FP 0.85 cada uno que contaminan la red principalmente con la 5.ª armónica.
