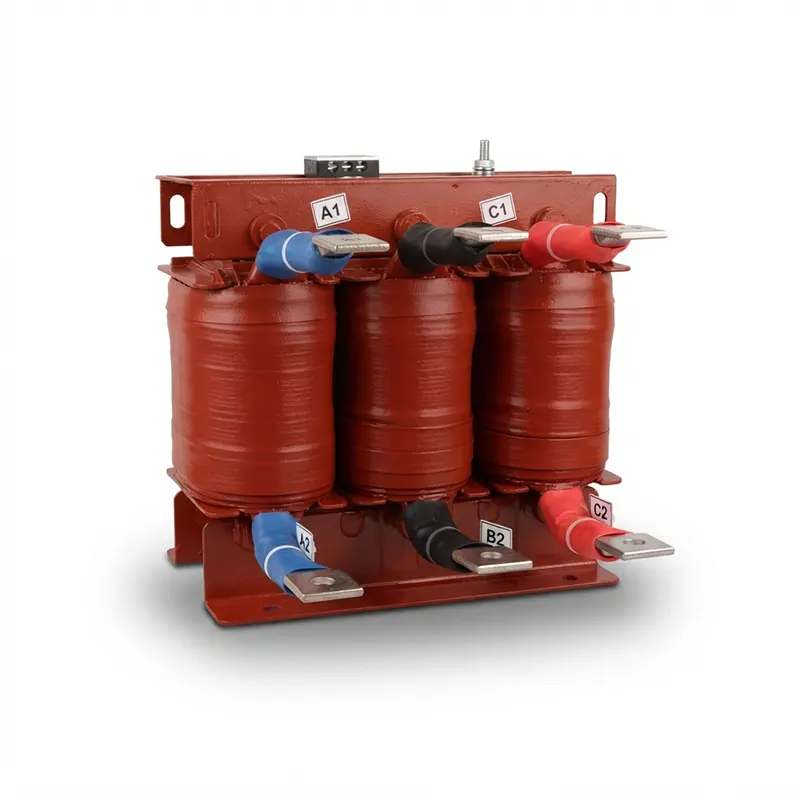

Reactor de carga VDF

Los reactores de carga son dispositivos electromagnéticos que se instalan entre el variador y el motor para suavizar la pendiente de los pulsos de tensión y mitigar el efecto de la onda reflejada

¿Qué información básica debo incluir al solicitar una cotización?

Tensión nominal del sistema (V) / Corriente nominal del motor o potencia (A / kW / HP) / Distancia estimada de cableado entre el variador y el motor (metros) / Porcentaje de impedancia requerido (3% o 5%).

Especificaciones

Tensión del sistema 400 V trifásico, 50 Hz
Corriente nominal del variador 60 A (para un motor de 30 kW)
Distancia de cableado entre VDF y motor 120 metros
Impedancia seleccionada 5%
Especificación del equipo Reactor de carga trifásico de 400 V, 60 A, 5% de impedancia

La conmutación rápida de los transistores en el variador de frecuencia (VDF) genera pulsos con un elevado dV/dt (alta velocidad de variación del voltaje en el tiempo). Cuando existe distancia de cableado entre el VDF y el motor, la impedancia de la línea genera el fenómeno de onda reflejada. Esto produce picos de sobretensión en los cables y terminales del motor que pueden duplicar o triplicar la tensión nominal dependiendo del largo del cable, degradando el aislamiento de los devanados, aumentando la temperatura de trabajo, incrementando el ruido acústico y acortando drásticamente la vida útil del motor.

Los reactores de carga son dispositivos electromagnéticos que se instalan entre el variador y el motor para suavizar la pendiente de los pulsos de tensión y mitigar el efecto de la onda reflejada. Al limitar los picos de sobretensión, protegen el cable y el sistema de aislamiento del motor al reducir el calentamiento y ruido audible.

Recomendación de impedancia según la distancia de cable (VDF a Motor):

  • Sin reactor: Distancias cortas de cable (generalmente menores a 30 metros).
  • Impedancia del 3%: Recomendada para distancias intermedias de cableado (aproximadamente entre 30 y 80 metros).
  • Impedancia del 5%: Recomendada para distancias largas de cableado (superiores a 80 metros y hasta 150 metros), donde los efectos de la onda reflejada y las sobretensiones son más severos.
  • Sobre esta distancia se recomienda un dv/dt.

El reactor de carga es de fácil integración técnica y se conecta en serie a la salida del equipo de control.

Ubicación de conexión:

  • Se instala en serie, conectado directamente a los terminales de salida de fuerza del variador de frecuencia (U, V, W), quedando posicionado entre la salida del VDF y la línea de cableado que se dirige hacia el motor.

Aplicación: Variador de frecuencia instalado en un tablero central que controla una bomba de agua ubicada a larga distancia.

REACTANCIAS DE CARGA 3%

↔ Desliza horizontalmente para ver toda la tabla
Modelo Tensión [V] Corriente Máx. [A] Potencia [kW] Inductancia [mH] Largo [mm] Alto [mm] Profundidad [mm] Peso [kg]
RC3-400-0P75-2P6 400 2,6 0,75 8,482 120 120 110 2
RC3-400-1P1-3P3 400 3,3 1,1 6,683 120 120 110 2
RC3-400-1P5-4 400 4 1,5 5,507 120 120 110 2
RC3-400-2P2-5P6 400 5,6 2,2 3,933 120 120 110 2
RC3-400-3-7P2 400 7,2 3 3,065 120 120 110 2
RC3-400-4-9P4 400 9,4 4 2,346 120 120 110 2
RC3-400-5P5-12P6 400 12,6 5,5 1,750 120 120 140 3
RC3-400-7P5-17 400 17 7,5 1,297 120 120 140 3
RC3-400-11-25 400 25 11 0,882 240 240 140 10
RC3-400-15-32 400 32 15 0,689 240 240 140 10
RC3-400-18P5-38 400 38 18,5 0,580 240 240 140 11
RC3-400-22-50 400 50 22 0,441 240 240 140 11
RC3-400-30-60 400 60 30 0,367 240 240 140 11
RC3-400-37-68 400 68 37 0,324 240 240 140 11
RC3-400-45-84 400 84 45 0,263 240 240 140 11
RC3-400-55-100 400 100 55 0,221 240 240 140 12
RC3-400-75-138 400 138 75 0,160 240 240 140 13
RC3-400-90-161 400 161 90 0,137 240 240 140 13
RC3-400-110-196 400 196 110 0,113 300 300 140 19
RC3-400-132-234 400 234 132 0,094 300 300 190 25
RC3-400-160-278 400 278 160 0,079 300 300 140 21
RC3-400-200-345 400 345 200 0,064 300 300 170 25
RC3-400-250-428 400 428 250 0,052 300 300 170 27

REACTANCIAS DE CARGA 5%

↔ Desliza horizontalmente para ver toda la tabla
Modelo Tensión [V] Corriente Máx. [A] Potencia [kW] Inductancia [mH] Largo [mm] Alto [mm] Profundidad [mm] Peso [kg]
RC5-400-0P75-2P6 400 2,6 0,75 14,137 120 120 110 2
RC5-400-1P1-3P3 400 3,3 1,1 11,138 120 120 110 2
RC5-400-1P5-4 400 4 1,5 11,138 120 120 110 2
RC5-400-2P2-5P6 400 5,6 2,2 6,566 120 120 110 2
RC5-400-3-7P2 400 7,2 3 5,105 120 120 110 2
RC5-400-4-9P4 400 9,4 4 3,910 120 120 140 3
RC5-400-5P5-12P6 400 12,6 5,5 2,917 132 132 140 4
RC5-400-7P5-17 400 17 7,5 2,162 240 240 140 10
RC5-400-11-25 400 25 11 1,470 240 240 140 11
RC5-400-15-32 400 32 15 1,149 240 240 140 11
RC5-400-18P5-38 400 38 18,5 0,967 240 240 140 11
RC5-400-22-50 400 50 22 0,735 240 240 140 12
RC5-400-30-60 400 60 30 0,613 240 240 140 12
RC5-400-37-68 400 68 37 0,541 240 240 140 12
RC5-400-45-84 400 84 45 0,438 240 240 140 13
RC5-400-55-100 400 100 55 0,368 240 240 170 16
RC5-400-75-138 400 138 75 0,266 240 240 200 18
RC5-400-90-161 400 161 90 0,228 240 240 250 23
RC5-400-110-196 400 196 110 0,188 300 300 140 22
RC5-400-132-234 400 234 132 0,157 300 300 300 39
RC5-400-160-278 400 278 160 0,132 300 300 200 30
RC5-400-200-345 400 345 200 0,107 300 300 270 38
RC5-400-250-428 400 428 250 0,086 300 300 270 41
